Rettificatrice cilindrica
In poche parole, il principio di funzionamento di una smerigliatrice cilindrica è simile a quello della lavorazione dei cerchi esterni su un tornio. La differenza è che un tornio utilizza un utensile da tornio per il taglio, mentre una smerigliatrice cilindrica adotta una mola rotante ad alta velocità per la rettifica, offrendo una precisione di lavorazione molto più elevata rispetto ai normali torni.

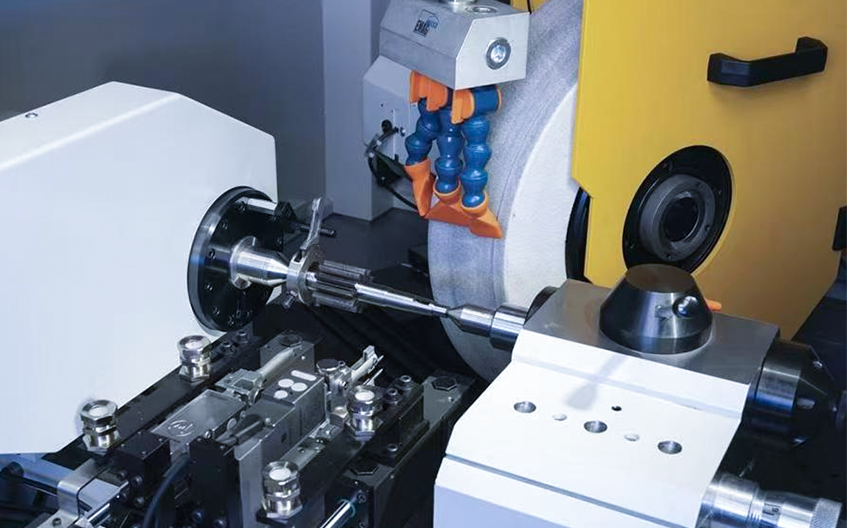

Principio di funzionamento

  • La paletta fa ruotare il pezzo a velocità costante.
  • La mola funziona ad alta velocità per eseguire tagli microfini sulla superficie del pezzo.
  • Il piano di lavoro fa muovere il pezzo avanti e indietro per completare la rettifica dell'intero cerchio esterno.

Smerigliatrice cilindrica semplice: Pezzo supportato da punte, piano di lavoro alternativo, mola alimentata trasversalmente. Adatto per parti generali di alberi come alberi motore e alberi di trasmissione.
Smerigliatrice cilindrica universale: Dotato di un meccanismo di rettifica interna, in grado di lavorare pezzi conici. Applicato agli alberi che richiedono la lavorazione integrata del cerchio interno ed esterno e agli alberi conici.
Smerigliatrice cilindrica CNC: Controllato da un sistema CNC, supporta il collegamento multiasse, la ravvivatura automatica della mola e la compensazione di precisione. Ideale per alberi di alta precisione, di forma speciale e produzione in serie di alberi standard.
Smerigliatrice frontale e cilindrica: Rettifica contemporaneamente il cerchio esterno e la superficie frontale del pezzo. Utilizzato per alberi a gradini, alberi di ingranaggi e altre parti che richiedono verticalità tra la superficie terminale e il cerchio esterno.
Vantaggi principali: vantaggi chiave
  • 01

    Precisione di lavorazione ultraelevata per requisiti di precisione di fascia alta



    Le rettificatrici cilindriche sono apparecchiature di lavorazione ad alta precisione per parti di alberi, in grado di eseguire lavorazioni fini a livello di micron. La sua rotondità raggiunge 0,001 mm, la tolleranza dimensionale è controllata entro ± 0,002 mm e la ruvidità superficiale può raggiungere Ra 0,02 μm a livello dello specchio. È ideale per la lavorazione di componenti di alta precisione come mandrini di precisione, viti di comando e parti aerospaziali.
  • 02

    Forte compatibilità per diversi pezzi

    Questa macchina presenta un'ampia gamma di lavorazioni. Con diversi metodi operativi e attrezzature speciali, può lavorare alberi a gradini, parti coniche, alberi eccentrici e superfici terminali del pezzo. Sono disponibili anche smerigliatrici cilindriche universali per la rettifica di fori interni, che soddisfano facilmente le esigenze di lavorazione di vari pezzi con alberi di forma speciale.
  • 03

    Riferimento di posizionamento stabile con concentricità superiore



    Adottando il posizionamento della punta del foro centrale, garantisce efficacemente la concentricità tra il cerchio esterno del pezzo e i fori centrali. L'origine di posizionamento unificata rimane invariata dopo ripetuti serraggio, il che si adatta alla lavorazione continua multiprocesso. Questo vantaggio di posizionamento non può essere eguagliato dalle rettificatrici senza centri.
  • 04

    L'aggiornamento intelligente CNC migliora notevolmente la capacità di elaborazione

    Le rettificatrici cilindriche CNC sono state completamente aggiornate dal punto di vista funzionale. Realizzano la rettifica successiva di profili complessi come alberi a camme e alberi a gomiti e supportano la ravvivatura automatica delle mole e la compensazione dell'usura. I tipi di pezzi possono essere cambiati rapidamente cambiando i programmi, adattandosi perfettamente alla produzione di massa flessibile.
Selezione e candidature: è adatto a te?

Parti meccaniche tipiche per settore

Macchinari di precisione: mandrini di macchine utensili, viti a ricircolo di sfere, guide lineari
Produzione automobilistica: alberi a gomiti, alberi a camme, alberi del cambio, alberi del cambio
Aerospaziale: componenti di carrelli di atterraggio, alberi di trasmissione di motori, boccole di alta precisione
Industria degli stampi: anime di stampi, perni di espulsione, perni di guida
Idraulico e pneumatico: aste di pistoni, bobine di valvole idrauliche


Punti fondamentali per la selezione del macinino

1. Selezione in base alla forma del pezzo

Pezzi con gradini, conicità e requisiti di rettifica delle superfici finali: scegli rettificatrici cilindriche
Alberi semplici e lisci senza fori centrali: date priorità alle smerigliatrici senza centri per una maggiore efficienza


2. Selezione in base alla precisione di lavorazione

Requisito di alta precisione: rotondità ＜ 0,002 mm, rugosità superficiale Ra ＜ 0,2 μm, adotta smerigliatrici cilindriche di precisione
Requisito generale di precisione: sono sufficienti le normali smerigliatrici cilindriche


3. Selezione per lotto di produzione

Pezzo singolo, piccoli lotti e produzione diversificata: sono applicabili smerigliatrici cilindriche manuali/CNC
Produzione standardizzata di massa: preferire rettificatrici senza centri o rettificatrici cilindriche speciali

4. Selezione per funzione di macinazione

Hai bisogno di rettifica cilindrica sia esterna che interna: seleziona smerigliatrici cilindriche universali
È necessaria solo la rettifica cilindrica esterna: utilizzare normali smerigliatrici cilindriche
